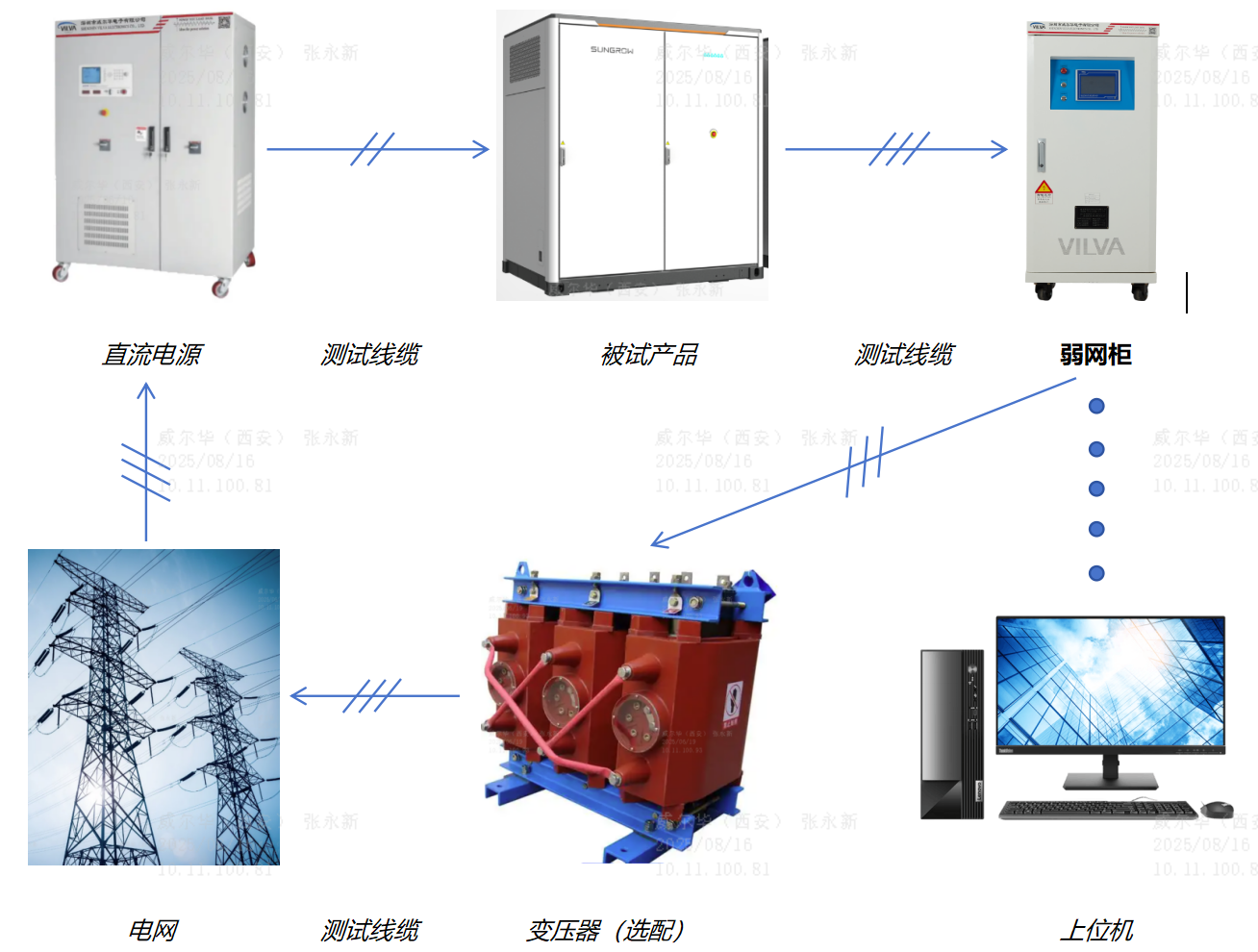

系統參數

輸入?yún)?shù)

交流三相三線

輸出參數

交流三相三線

電壓范圍

AC800V/L-L

額定電流

722A

額定功率

1000kW

短路比

短路比在1~40之間任意調節，重點考慮1、1.1、1.2、1.5、1.8、2、2.5、4、5、10、40這些值

感量調節

1、電感0.01~2.04mH 可調（弱網系統參數計算見下表）；

2、調節精度0.01mH；

3、當頻率變化時，電抗器阻抗根據歐姆定律變化；

過載測試

可滿足SCR=10~40的工況下1.1倍額定過載持續10min，1.2倍額定過載持續2min，1.5倍額定過載持續1min，3倍額定過載持續10s

頻率范圍

≥50Hz

電感精度

精度5%（包含過載測試時電感量變化）

采樣精度

0.2級

顯示精度

0.5級

控制電源

三相AC380V/50Hz，約5kW

接線方式

負載電源輸入——銅排，

控制電源輸入——接線端子

下進線、下出線

控制方式

本地觸摸屏（或按鈕）+遠程上位機

通訊接口

RS485/RJ45

絕緣等級

F級

工作方式

連續工作

冷卻方式

強制風冷，下側進風，側出風

機柜尺寸

尺寸≤W3000*D5000*H3000mm；

運輸

叉車/吊裝，機箱底部有叉車位/頂部有承重吊角

機箱顏色

灰色（RAL7035）

工作環境參數

工作場所

室內使用

工作溫度

-25℃～+50℃

工作噪音

距離設備1米處75dB

相對濕度

≤95%

海拔高度

≤2000米

大氣壓力

86～106kPa

關鍵器件清單

機柜

VILVA

電抗器

VILVA

交流接觸器

天水213/正泰/良信

斷路器

正泰/德力西/良信

PLC

西門子

觸摸屏

昆侖通態

開關電源

林恩同力/普德新星

銅排/線纜

T2-紫排鍍錫/RV-105°軟線
